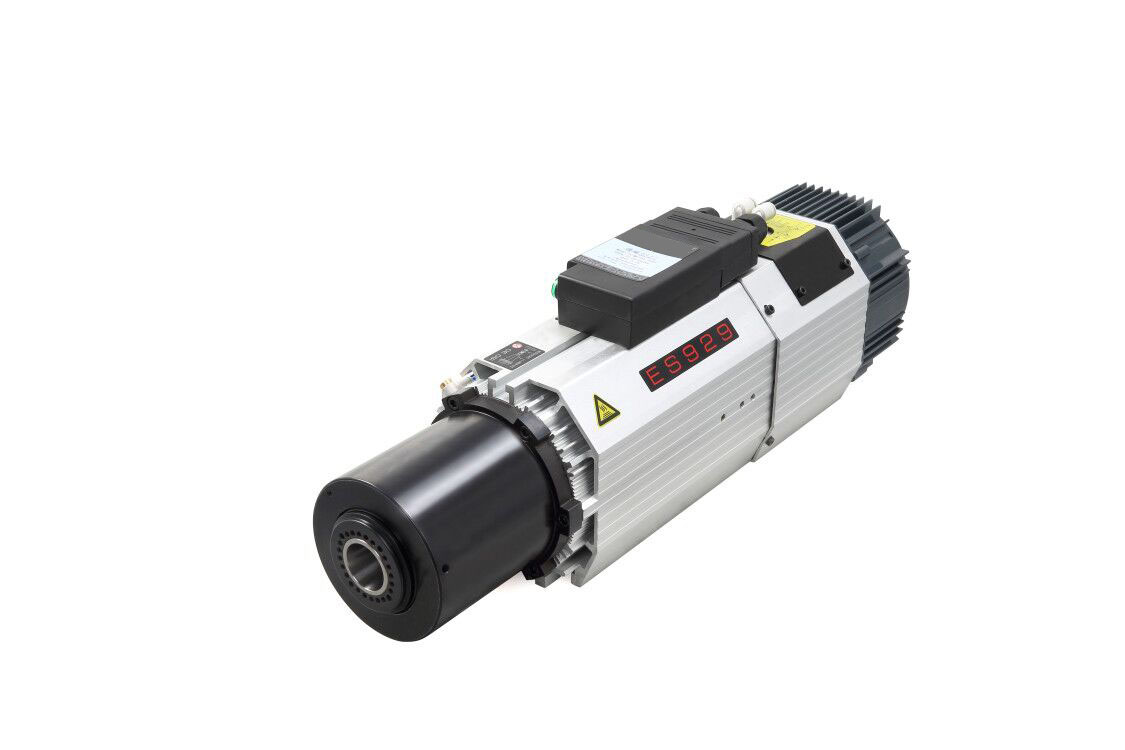

木工主轴-SYC1230B（长臂）

性能特点

1、本产品为高速木工铣削电主轴，主要适用于铝型材、木材、亚克力、纤维板等钻孔、铣削、攻丝等的加工。

2、采用法兰加底平面T形槽的安装方式，大大提高了主轴安装的稳固性。

3、由于本主轴具有结构紧凑、惯性小、振动小、噪声低等特点，可以实现高转速，高精度及高运转稳定性。
4、本产品具备高精度的特性，振动值≤0.8mm/s，轴端锥面跳动≤0.001mm。

5、本产品最高转速可达24,000Rpm，能达到高转速、高效率加工。

6、本产品采用散热良好铝制机体，表面设计了辐射状的散热片，有效地降低电机工作时产生的热量，主轴尾部装有冷却风扇，能大大提高了散热效果。

主轴参数

符号	项目					标准值
1	电机功率（KW)					9.0
2	额定电压(V/AC)					380（3~）
3	最高转速（Rpm)					24000
4	最大电流（A)					17
5	振动值（mm/s)					≤0.8
6	最高频率（Hz)					800
7	转矩（N.M)					7.16
8	轴端锥面跳动（mm)					≤0.001
9	换刀形式					自动换刀
10	拉刀力（N)					≥2900
11	刀具接口					ISO30刀柄
12	主轴平衡等级					G1
13	松刀气压（kgf/cm2）					5.6-6.0
14	前端气幕气压（kgf/cm2）					2.5~3.0
15	冷却方式					冷却风扇
16	轴承润滑方式					油脂润滑
17	安装方式					T型槽
18	重量（Kg)					29.6
19	电机绕组绝缘电阻（MΩ）					≥500（H级）
20	轴流风扇电压（V）					220V50Hz交流电
21	主轴噪声（dBA）					≤90
