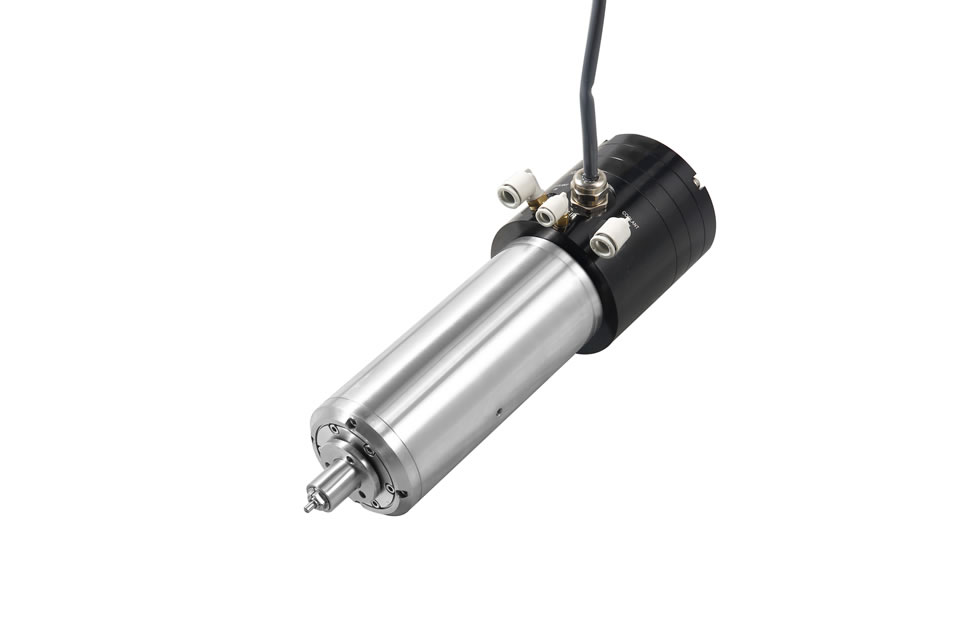

陶瓷轴承电主轴-62B
性能特点
1、本产品使用陶瓷复合球轴承，内置三相变频异步高效电机，由变频器进行无级变速控制，最高转速达到60,000rpm，最大功率达到1.8kW
2、采用自动换刀方式，由于本产品具有结构紧凑、重量轻、惯量小及振动小等特点，可实现高转速、高精度及高运转稳定性铣削加工。
3、本产品主要适用于金属、非金属材料的高速、高精度钻、铣加工
4、高精度：轴端静态偏摆≤2.0μm，轴端动态偏摆≤8.0μm，具有无与伦比的高精密度的特性。振动值≤0.8mm/s
5、个性化定制：具有良好的兼容性，可广泛运用在玻璃磨削、雕刻。还可根据客户需求进行定制。
6、循环水冷：在机体内增加冷却循环水道对电机、前后轴承进行冷却。冷却液流经合理布置在主轴机体的循环冷却通道带走主轴高速旋转时产生的热量，达到热平衡状态，使主轴的温度恒定在一定范围内，保证了主轴的使用寿命和主轴的轴向精度。
主轴参数
| 符号 | 项目 | 标准值 | |||||
| 1 | 电机功率（KW) | 1.8(可选1.5） | |||||
| 2 | 额定电压(V/AC) | 200（3~） | |||||
| 3 | 最高转速（Rpm) | 60000 | |||||
| 4 | 最大电流（A) | 10 | |||||
| 5 | 振动值（mm/s) | ≤0.8 | |||||
| 6 | 最高频率（Hz) | 1000 | |||||
| 7 | 转矩（N.M) | 0.28 | |||||
| 8 | 轴端锥面跳动（mm) | ≤0.001 | |||||
| 9 | 主轴吹尘气流量（L/min） | ≥40 | |||||
| 10 | 冷却系统冷却液流量（L/min） | 水：≥1.6油：≥3.0 | |||||
| 11 | 冷却系统冷却液压力（kgf/cm2） | 水：≥2.5；油：≥4.0 | |||||
| 12 | 主轴吹尘气压（kgf/cm2） | 2.5～3.0 | |||||
| 13 | 噪声值（dBA） | ≤70 | |||||
| 14 | 电机绕组绝缘电阻（MΩ） | ≥500（H级） | |||||
| 15 | 电机绕组耐压试验（V/M） | 1500V/1分钟耐电压试验 | |||||
| 16 | 装配面直径（mm） | Φ61.902～61.91 | |||||
| 17 | 气缸工作气压（kgf/cm2） | 5.6-6.0 | |||||
| 18 | 夹头扭矩（N•cm） | ≥200(Φ3.175刀柄) | |||||
| 19 | 换刀形式 | 自动 | |||||
| 20 | 刀具接口 | Φ3-Φ6筒夹 | |||||
| 21 | 拉刀力（N) | ≥1200 | |||||
| 22 | 锥面Run-out(μm) | 1（max） | |||||
| 23 | 轴承润滑方式 | 油脂 | |||||
| 24 | 轴端静态偏摆(μm) | ≤2.0 | |||||
| 25 | 轴端动态偏摆(μm) | ≤8.0 | |||||
| 26 | 安装方式 | 抱夹 | |||||
